SQV蒸汽减温器

减温器是一种用于控制蒸汽温度的设备。其工作原理是将减温水通过雾化喷嘴,把水雾化成极细的液滴注入高温过热蒸汽中,雾化液滴瞬间被过热蒸汽蒸发吸收,通过热焓值的转换,从而达到降低过热蒸汽温度的目的。与温度变送器组成P I D闭环控制,可精确控制二次蒸汽的温度。

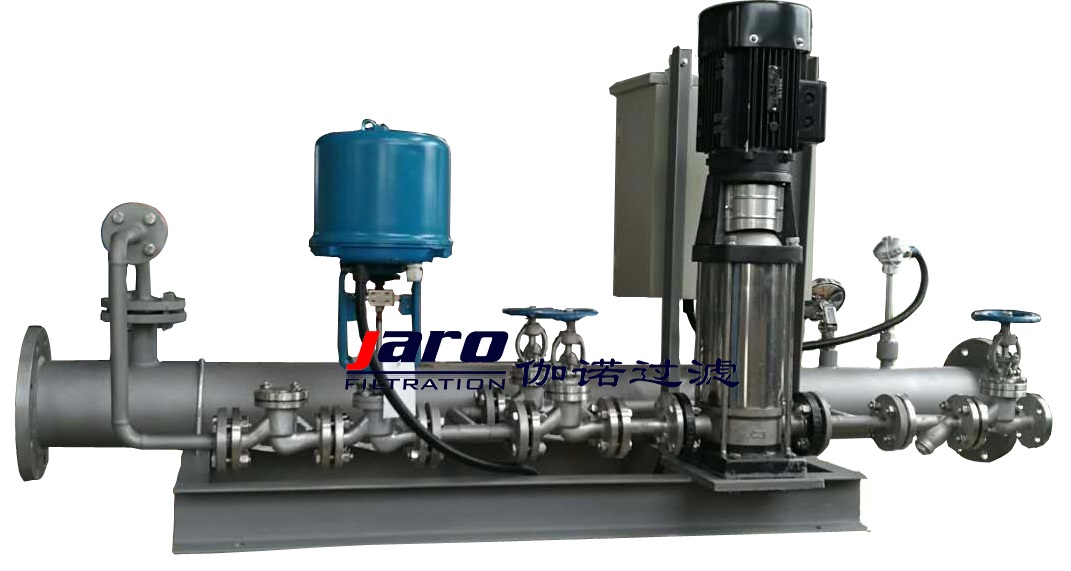

JR-SQV 蒸汽减温器


       JR-SQV减温器是一种用于控制蒸汽温度的设备。其工作原理是将减温水通过雾化喷嘴,把水雾化成极细的液滴注入高温过热蒸汽中,雾化液滴瞬间被过热蒸汽蒸发吸收,通过热焓值的转换,从而达到降低过热蒸汽温度的目的。与温度变送器组成PID闭环控制,可精确控制二次蒸汽的温度。

考核蒸汽减温器使用性能的最重要指标是减温器喷嘴的雾化效果。这会严重影响整个装置的能耗甚至是系统安全。如果经减温器喷嘴喷出的减温水没有被雾化或雾化不充分,减温水就不能与过热蒸汽快速混合,达到瞬间降低和控制二次蒸汽温度的目的。这会造成二次蒸汽温度波动范围大,控制误差大。而且会导致二次蒸汽温度往往高于实际使用所需的温度,造成热能长年累月的大量浪费,装置能耗大。与此同时喷入的减温水不能被过热蒸汽充分吸收,容易在管道底部积聚,需要加疏水系统进行排放。若是在高温高压蒸汽管道上使用可能会导致蒸汽主管道产生开裂,引发安全事故。

减温器与减压阀组合成为蒸汽减温减压装置,其中减压系统用于控制蒸汽管网的压力,而减温器则用于控制二次蒸汽的温度。

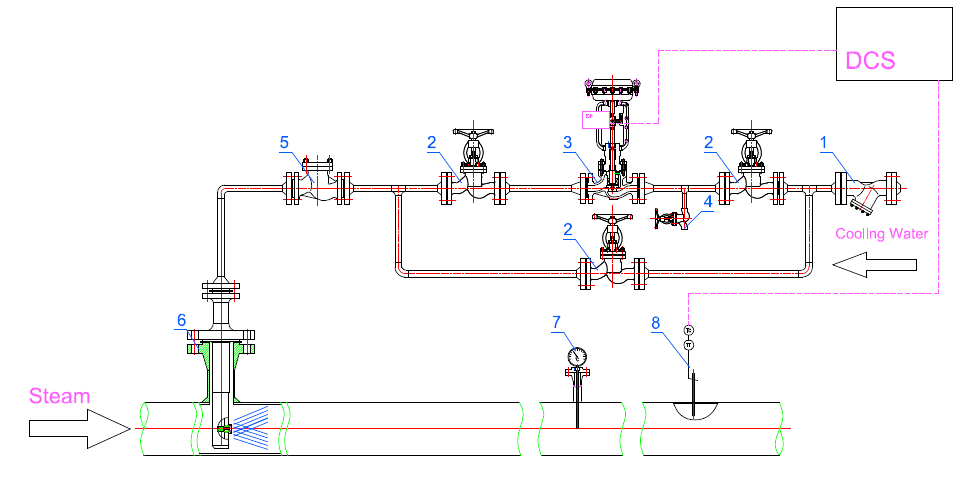

                                         1过滤器        2截止阀          3减温水调节阀      4泄压阀

                5止回阀        6减温器喷嘴    7双金属温度计      8温度变送器



减温器选型参数及计算公式

选择减温器时,须提供以下工艺参数:

1蒸汽的工作压力P 和流量F(要明确是入口蒸汽还是出口蒸汽流量)

2一次蒸汽的温度T1 及二次蒸汽的温度T2

3减温水的温度T 和压力P

减温水计算公式:GW=GS xH1-H2/h2-Hw

GW :减温水量 kg/h   GS :入口蒸汽流量 Kg/h

H1入口蒸汽焓值     H2出口蒸汽焓值     Hw减温水焓值 KJ/Kg
