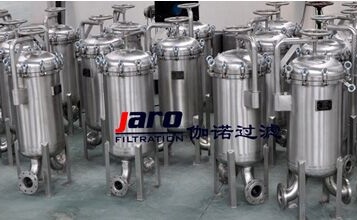

JN-SBF-S型多袋式过滤器适用于大流量过滤工况，设备壳体可内置2~24个滤袋，能容纳更多杂质，更长时间个运行，单机最大流量50-600m3/h。设备上盖快开式设计，是日常维护非常便捷的过滤设备。提供CS碳钢、304不锈钢和316不锈钢等不同材质，适合处理各种酸碱液体、溶剂以及各中性液体；可提供带加热套、承压10公斤以下、内表面防腐涂层的过滤器，以满足不同客户、不同场合的使用要求。

标准型

主要技术参数:

壳体材质	碳钢、不锈钢、衬里等
公称通径 / 压力	DN15~DN80 (1/2~3〃) PN1.0~2.5Mpa
螺栓紧固件	CS镀锌、304、316L
密封垫片	丁晴、硅胶、氟橡胶、聚四氟乙烯等
法兰标准	HG、GB、ASME、JB、JIS、NF
连接形式	法兰、螺纹（G、NPT）、对焊
设计温度	0~260℃（根据滤袋材质可调整）
表面处理	喷漆、喷砂、酸洗、抛光
其它组合形式	双联式（一开一备）、列管式（多开一备）

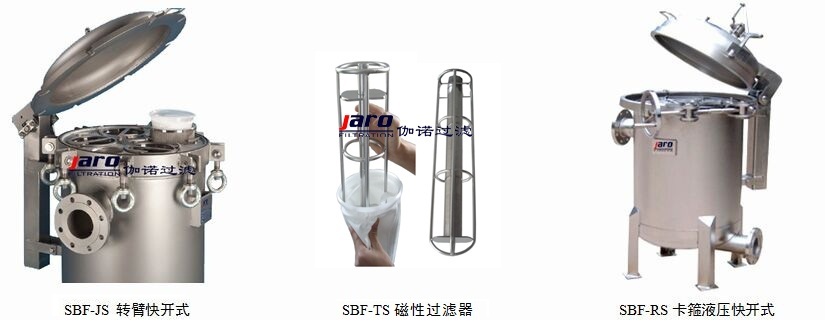

最佳滤袋承托双层密封无侧漏过滤无残液快开结构更高效

产品	外形尺寸（mm）						流量m3/h	连接方式
型号	A	B	C	D	E	L	Max	(法兰)
JN-SBF-2P2S	1300	1100	935	450	450	325	55	2~3〃
JN-SBF-2P3S	1300	1060	930	500	250	350	80	3~4〃
JN-SBF-2P4S	1320	1140	925	550	250	375	100	3~5〃
JN-SBF-2P5S	1350	1165	920	600	250	415	130	4~5〃
JN-SBF-2P6S	1500	1210	915	700	300	470	155	4~6〃
JN-SBF-2P8S	1500	1235	920	750	300	500	210	5~6〃
JN-SBF-2P9S	1550	125	905	800	360	550	235	5~8〃
JN-SBF-2P10	1700	1265	970	900	360	630	260	6~8〃
JN-SBF-2P12S	2080	1750	1480	1000	950	650	310	8~10〃
JN-SBF-2P16S	2300	1900	1650	1100	980	750	410	8~12〃
JN-SBF-2P18S	2300	1950	1500	1200	1000	800	470	10~12〃
JN-SBF-2P24S	2350	1980	1650	1300	1100	850	620	10~14〃
