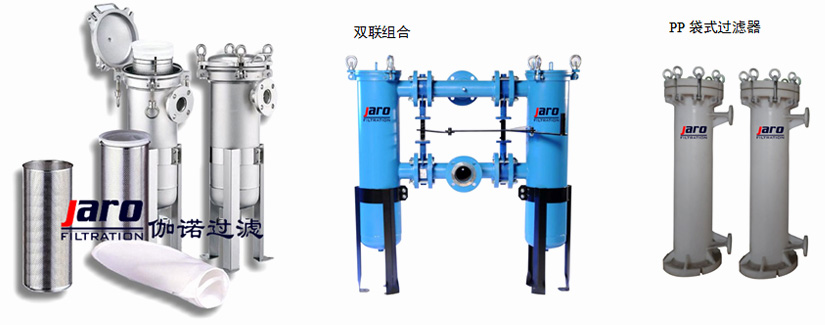

JN-SBF-C型单袋式过滤器一种结构新颖、体积小、操作简便灵活、节能、高效、密闭工作、适用性强的多用途过滤设备，主要由过滤筒体、过滤筒盖和快开机构、不锈钢滤筒、滤袋等主要部件组成，滤液由过滤器外壳的旁侧入口流入滤袋，滤袋本身是装置在加强滤筒内，液体渗透过所需要细度等级的滤袋即能获得干净的滤液，杂质颗粒被滤袋拦截，只需定期更换滤袋，过滤基本无物料消耗

产品概述

主要技术参数:

壳体材质	碳钢、不锈钢、衬里等
公称通径 / 压力	DN15~DN80 PN1.0~2.5Mpa
螺栓紧固件	CS镀锌、304、316L
密封垫片	丁晴、硅胶、氟橡胶、聚四氟乙烯等
法兰标准	HG、GB、ASME、JB、JIS、NF
连接形式	法兰、螺纹（G、NPT）、对焊
设计温度	0~260℃（根据滤袋材质可调整）
表面处理	喷漆、喷砂、酸洗、抛光
其它组合形式	双联式（一开一备）、列管式（多开一备）

设备尺寸表（标准）

产品型号	流量 m3/h	连接管口	外形尺寸（mm）
产品型号	流量 m3/h	连接管口	D	H1	H2	L
JN-SBF-C1	20	DN40	219	130	570	210
JN-SBF-C2	30	DN50	219	130	920	210
JN-SBF-C3	6	DN25	114	115	280	180
JN-SBF-C4	10	DN32	114	150	590	140

注：以上表格流量数据介质为纯水，实际选型需考虑过滤介质特性。
