焊接Y型过滤器
焊制Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其他设备的进口端，用来清除介质中的颗粒杂质，以保护阀门及设备的正常使用。适用于：水、蒸汽、油品等介质，使用温度一般在0-300℃。（注：具体使用温度以过滤器设计温度为准。）焊制Y型过滤器主要有：主体、过滤网、中部盖板、中毒堵头、中部紧固件等组成。该过滤器设计与制造标准参照：GB/T14382-2008、SH/T3411-1999。
焊制Y型过滤器选型表
公称通径（DN）
DN15-DN500(1/2”-24”)
连接方式
法兰、对焊、螺纹、卡箍
壳体材质
碳钢、不锈钢等
法兰压力
0.25-16Mpa（150LB-2500LB）
滤芯材质
不锈钢等
法兰密封面
RF、M、FM、RJ、T、G
过滤精度
10-500目
垫片材质
PTFE、金属缠绕、丁晴橡胶等

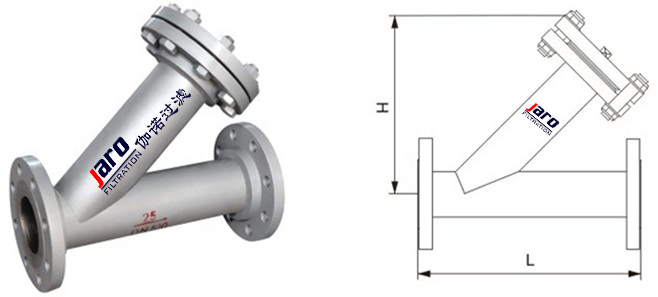

焊制Y型过滤器主要尺寸
公称通径DN
PN2.5/5.0
排污口
有效过滤面积
（㎡）
倍数
L
H
15
260
177/181
R3/8
0.00252
14.0
20
280
196/205
R3/8
0.003
10.0
25
290
208/215
R3/8
0.0033
8.0
32
310
227/234
R3/8
0.0051
6.0
40
320
238/250
R3/8
0.0052
4.0
50
300/360
240/254
R1/2
0.0063
3.2
65
340/370
274/286
R1/2
0.0091
2.74
80
380/400
307/317
R1/2
0.0127
2.5
100
450/520
349/378
R3/4
0.018
2.3
150
580/620
424/461
R3/4
0.033
1.9
200
700/720
520/542
R3/4
0.054
1.7
250
800/820
606/633
R3/4
0.078
1.6
300
950/970
728/753
R3/4
0.114
1.6
注：本尺寸表为0.25Mpa-2.5Mpa、150LB、300LB压力等级的过滤器等级，参考标准为：SH/T3411-1999。
如需其他规格的过滤器可根据客户具体要求进行特殊设计。
